Related products : Plain weave, twilled weave, plain dutch weave, twilled dutch weave
	평직망 가장 보편적인 제직법으로 종선과 횡선을 상호 교차시켜 제직한다. 평직에 사용되는 선경은 이론상 공간과 동일하게 까지 제직이 가능하지만 제직시의 조직변화 등의 원인으로 공간의 80% 정도의 선경 사용이 적합하다. 200 mesh 이하의 망이 이에 해당되며 가장 많이 사용되는 직조법이다. 용도 : 필터, 이어폰, 스피커등 재질 : 스텐레스 304, 316계열

	능직망 종선과 횡선을 서로 2개 이상 교차시켜 제직한다. 평직보다는 굵은 선의 사용이 가능하다. 종선의 굴절각도가 작아 조직경화가 적어지는 이점이 있다. 비교적 많은 하중을 요하는 경우에 적합하다. 용도 : 필터, 거름망, 메쉬의 견고함을 요할때 재질 : 스텐레스 304, 316계열

	평첩직망 평직의 일종으로 종선의 망목을 크게하고 횡선의 망목을 조밀하게 제직한다. 액체 또는 기체를 종횡선 교차부의 간격으로 통과 시킨다. 이런 이유로 평첩직은 여과, 탈수, 원심분리기 등의 분리용으로 적합하다. Mesh는 1 inch내의 공간의 수로 표시한다. 용도 : 필터, 탈수 및 원심분리 재질 : 스텐레스 304, 316계열

	능첩직망 능직과 첩직을 결합한 제직법으로 횡선을 망의 앞뒤 양면으로 밀착 제직한 것으로 능직망의 2배의 밀도를 갖고 있다. 능첩직은 가장 조밀하고 견고한 분리용 여과포에 사용되며, 수천mesh까지 제작 가능하다. 용도 : 필터, 분리용 여과기등 재질 : 스텐레스 304, 316계열

평직 & 능직(■) & 더블크림프(■) 규격표

MESH	선경		개목	공간율	MESH	선경		개목	공간율
MESH	mm	SWG	개목	공간율	MESH	mm	SWG	개목	공간율
3	1.8	15	6.667	62%	18	0.23	34	1.181	70%
3.5	1.8	15	5.457	57%	16	0.45	26	1.138	51%
4	0.9	20	5.450	74%	18	0.29	31	1.121	63%
4	1.0	19	5.350	71%	14	0.7	22	1.114	38%
4	1.2	18	5.150	66%	16	0.5	25	1.088	47%
4	1.4	17	4.950	61%	18	0.35	28	1.061	57%
4	1.6	16	4.750	56%	18	0.4	27	1.011	51%
4	1.8	15	4.550	51%	16	0.6	23	0.988	39%
5	0.8	21	4.280	71%	20	0.29	31	0.980	60%
5	0.9	20	4.180	68%	18	0.45	26	0.961	46%
5	1.0	19	4.080	65%	20	0.35	28	0.920	52%
5	1.2	18	3.880	58%	18	0.5	25	0.911	42%
6	0.6	23	3.633	74%	20	0.4	27	0.870	47%
6	0.7	22	3.533	70%	24	0.23	34	0.828	61%
6	0.8	21	3.433	66%	20	0.45	26	0.820	42%
6	0.9	20	3.333	62%	24	0.25	33	0.808	58%
6	1.0	19	3.233	58%	20	0.5	25	0.770	37%
7	0.6	23	3.029	70%	24	0.29	31	0.768	53%
7	0.7	22	2.929	65%	24	0.35	28	0.708	45%
7	0.8	21	2.829	61%	28	0.23	34	0.677	56%
7	0.9	20	2.729	57%	24	0.4	27	0.657	39%
8	0.45	26	2.725	74%	30	0.23	34	0.617	53%
8	0.5	25	2.675	71%	30	0.25	33	0.597	50%
8	0.6	23	2.575	66%	32	0.23	34	0.564	50%
8	0.7	22	2.475	61%	30	0.29	31	0.557	43%
8	0.8	21	2.375	56%	32	0.29	31	0.504	40%
8	0.9	20	2.275	51%	30	0.35	28	0.497	34%
8	1.0	19	2.175	47%	35	0.23	34	0.496	47%
10	0.4	27	2.140	71%	40	0.18	36	0.455	51%
10	0.45	26	2.090	68%	40	0.2	35	0.435	47%
10	0.5	25	2.040	65%	40	0.25	33	0.385	37%
9	0.8	21	2.022	51%	50	0.14	38	0.368	52%
10	0.55	24	1.990	61%	50	0.16	37	0.348	47%
10	0.6	23	1.940	58%	50	0.18	36	0.328	42%
10	0.7	22	1.840	52%	50	0.2	35	0.308	37%
9	1.0	19	1.822	42%	60	0.14	38	0.283	45%
10	0.8	21	1.740	47%	50	0.23	34	0.278	30%
12	0.4	27	1.717	66%	60	0.18	36	0.243	33%
12	0.45	26	1.667	62%	80	0.12	40	0.198	39%
10	0.9	20	1.640	42%	80	0.14	38	0.178	31%
12	0.5	25	1.617	58%	100	0.1	42	0.154	37%
12	0.55	24	1.567	55%	120	0.08	44	0.132	39%
12	0.6	23	1.517	51%	150	0.065	45	0.104	38%
14	0.35	28	1.464	65%	165	0.053	46	0.101	43%
12	0.7	22	1.417	45%	180	0.053	46	0.088	39%
14	0.4	27	1.414	61%	200	0.053	46	0.074	34%
14	0.45	26	1.364	57%	250	0.04	48	0.062	37%
12	0.8	21	1.317	39%	300	0.04	48	0.045	28%
14	0.5	25	1.314	52%	325	0.035	48	0.043	30%
16	0.29	31	1.298	67%	350	0.035	48	0.038	27%
16	0.35	28	1.238	61%	400	0.03	49	0.034	28%
14	0.6	23	1.214	45%	500	0.03	50	0.026	26%
16	0.4	27	1.188	56%

평첩직망 규격표

메쉬		선경		개목
세로	가로	세로	가로	미크롬
12	64	0.62	0.42	270~290
14	80	0.5	0.3	220~240
24	110	0.38	0.27	115~125
30	160	0.23	0.18	95~100
40	200	0.18	0.14	70~75
50	250	0.14	0.11	60~63

능첩직망 규격표

메쉬		선경		개목
세로	가로	세로	가로	미크롬
20	250	0.25	0.23	110 ~120
32	360	0.23	0.15	100 ~ 110
40	400	0.18	0.14	90 ~110
50	500	0.14	0.11	70 ~90
50	600	0.14	0.09	60 ~70
80	800	0.12	0.07	45 ~ 65
165	800	0.07	0.05	24 ~ 26
120	1000	0.08	0.055	27 ~ 28
165	1450	0.07	0.04	16 ~ 18
270	2000	0.038	0.025	11 ~ 13
325	2300	0.038	0.025	8 ~ 9
325	2400	0.035	0.025	7 ~ 8
450	2750	0.025	0.02	6 ~ 7
510	3600	0.025	0.015	5 ~ 6

구분	일반	주문	비고
Mesh	평직 500Mesh까지 가능 (규격표 참조) 능첩직 2,400Mesh까지 가능(규격표 참조)	평직 3~500Mesh사이의 모든 Mesh 가능 능첩직 규격표범위 내의 모든 Mesh 가능	3 Mesh 이하 사양은 크림프 제품
선경	0.02 ~ 5mmΦ 가능 (규격표 준함)	0.02~5mmΦ 사이 모든 선경 가능	5mm 이상 사양은 크림프 제품
폭	1M 1.2M 1.5M 2M 2.5M (1M가 기본임)	1M이하부터 2.5M 사이 모두가능
길이	30M	모든길이 가능 (제품에 따라 다소 차이)
재질	스테인리스(304), 철, 동, 신주	스테인리스(304, 316, 314, 310, 430등), 철크롬, 니켈, 모넬, 인코넬, 몰리브덴, 텅스텐, 티타늄, 금, 은 등	스테인리스(316, 304), 철크롬, 니켈 기성품보유재고

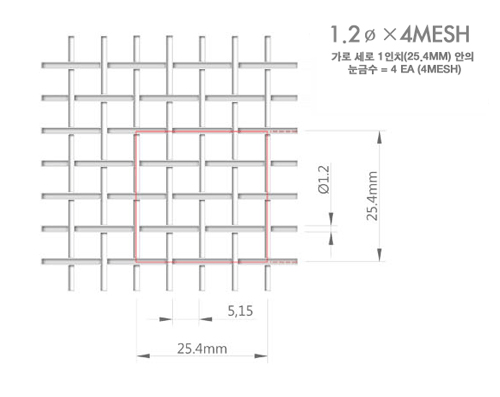

	메쉬 스테인리스 망의 망눈을 표시하는 단위로서 1 Inch(25.4mm) 사이에 있는 공간의 수를 말합니다. 통상 스테인리스 망의 세로의 Mesh를 먼저 표시하고, 가로의 Mesh를 뒤에 표기합니다. 좌측 도면은 4 ｘ 4 Mesh(선경 1.2mm)의 의미입니다.

	목 망눈을 표시하는 단위로 목(目)을 사용하기도 합니다. 목은 1치(약 30.3mm)안의 공간수를 말하며, Mesh와 목은 약 1.2배 정도의 차이가 납니다. Ex) 100 Mesh = 120목 Ex）100メッシュ=120目

	선경 직금망을 구성하고 있는 Wire의 지름을 말합니다. mm단위를 사용하거나 선경표에 의한 번호로 표시합니다. 종선 - 직조된 망의 길이 방향으로 뻗어나간 선 횡선 - 직조된 망의 폭 방향으로 뻗어나간 선

	망의 공간, 개목 망을 구성하고 있는 선과 선의 내부 간격을 말합니다. 개목(mm) = 25.4 mm ÷ Mesh – 선경(mm) Ex) 25.4 ÷ 4 – 1.2 = 5.15 mm

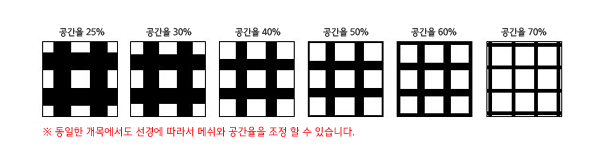

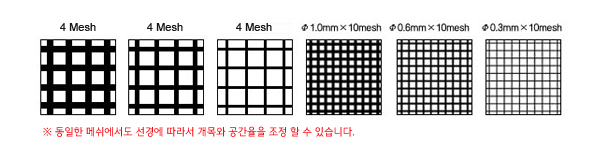

	공간율 망 공간면적의 비율을 말합니다. 공간율(%) = (개목) ² ÷ (개목 + 선경) ² ｘ 100 Ex) (5.15)² ÷ (5.15 + 1.2)² ｘ 100 = 65.77(%) 즉, 같은 Mesh라도 선경의 차이에 따라 개목 공간율이 변합니다.
